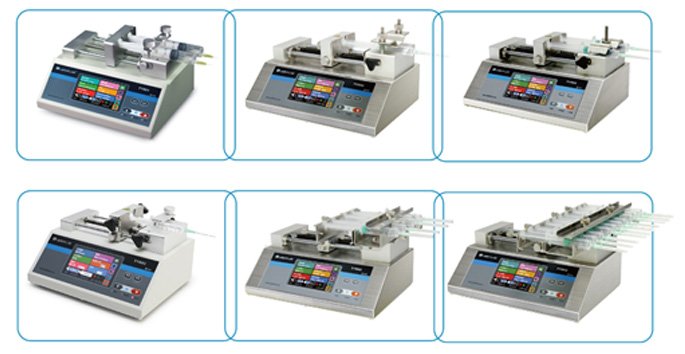

LEADFLUID TYD01-01 單向注射泵
型號: TYD01-01
品牌: LEADFLUID
- 採用高精度軸承取代銅套，支持多工模式，使用壽命長
- 彩色觸控液晶螢幕，參數設定簡單快速，狀態顯示直接檢視
- 具有可調節的保護及警報設置
- 內建通用針筒尺寸供選擇，亦可自行輸入尺寸
- 保持斷電前設置參數
[相關資料下載]
[規格]
|
型號/技術指標 |
TYD01-01 (單通道)
TYD01-02 (雙通道) |
TYD02-01 (單通道)
TYD02-02 (雙通道) |
TYD03-01 | TYD02-04 | TYD02-10 |
| 工作模式 |
注射、抽取、先注射後抽取、先抽取後注射、連續循環 |
||||
|
通道數 |
1、2 | 1、2 | 1 | 4 | 10 |
| 最大行程 | 110mm | 140mm | 110mm |
140mm |
|
|
行程解析度 |
0.156μm/μstep | 0.156μm/μstep | 0.03125μm/μstep | 0.156μm/μstep | |
| 線速度範圍 | 1μm/min~150mm/min | 1μm/min~150mm/min | 0.2μm/min~30mm/min |
1μm/min~150mm/min |
|
|
線速度調節解析度 |
1μm/min | 1μm/min | 0.2μm/min | 1μm/min | |
| 行程控制精度 |
誤差<±0.35%（行程>最大行程的30%時） |
||||
|
最大額定線性推力 |
>16kgf | >20kgf | >16kgf | >20kgf | |
| 推力調節 |
1～100%任意可調 |
||||
|
針筒規格 |
10μL～60mL | 10μL～140mL | 10μL～60mL | 10μL～10mL | |
| 針筒選擇 |
內置主要廠家，主要型號針筒供選擇;可使用自訂針筒，直接輸入針筒內徑 |
||||
|
液量校正 |
通過校正程式獲得更精確的液量 | ||||
| 顯示 |
4.3吋彩色液晶；同螢幕顯示傳輸液量，剩餘液量，流量，運行方向，針筒規格等；動畫顯示運行狀態 |
||||
|
操作方式 |
觸控式螢幕+常用功能按鍵 | ||||
| 掉電記憶 |
保持掉電前設置參數 |
||||
|
其他功能 |
暫停和停止、按鍵音提示、鎖定參數、快進和快退、顯示亮度調節 | ||||
| 狀態信號輸出 |
1路指示啟停狀態，1路指示方向狀態 |
||||
|
控制信號輸入 |
1路指示啟動狀態，1路指示方向信號 | ||||
| 通信介面 |
RS485，MODBΜS協議 |
||||
|
外形尺寸(長X寬X高) |
245x195x133mm | 290x205x141mm | 245x195x133mm | 290x280x175mm | |
| 重量 | 3.2kg | 4.4kg | 3.2kg | 4.8kg |
5.2kg |
|
適用電源 |
AC100V～240V 50/60Hz | ||||
| 工作環境溫度 |
5～40℃ |
||||
|
工作環境相對濕度 |
<80% |
||||
注射器規格與流量參考表
|
注射器規格 |
注射器內徑(mm) | TYD01-01
TYD01-02 |
TYD02-01
TYD02-02 |
TYD03-01 | TYD02-04
TYD02-10 |
|
參考流量範圍（nl/min-ml/min） |
|||||
|
10μl |
0.485 | 0.184～0.027 | 0.184～0.027 | 0.037～0.005 | 0.184～0.027 |
| 25μl | 0.729 | 0.417～0.626 | 0.417～0.626 | 0.083～0.125 |
0.417～0.626 |
|
50μl |
1.03 | 0.833～0.125 | 0.833～0.125 | 0.166～0.025 | 0.833～0.125 |
| 100μl | 1.457 | 1.667～0.250 | 1.667～0.250 | 0.333～0.050 |
1.667～0.250 |
|
250μl |
2.304 | 4.169～0.625 | 4.169～0.625 | 0.833～0.125 | 4.169～0.625 |
| 500μl | 3.256 | 8.326～1.248 | 8.326～1.248 | 1.665～0.249 |
8.326～1.248 |
|
1ml |
4.699 | 17.342～2.601 | 17.342～2.601 | 3.468～0.520 | 17.342～2.601 |
| 5ml | 11.989 | 112.890～16.933 | 112.890～16.933 | 22.578～3.386 |
112.890～16.933 |
|
10ml |
14.427 | 163.469～24.520 | 163.469～24.520 | 32.694～4.904 | 163.469～24.520 |
| 20ml | 19.05 | 285.027～42.754 | 285.027～42.754 | 57.004～8.550 |
— |
|
30ml |
21.59 | 366.090～54.913 | 366.090～54.913 | 73.219～10.982 | — |
| 60ml | 26.594 | 555.459～83.318 | 555.459～83.318 | 111.093～16.663 |
— |
|
100mL |
35.7 | — | 1000.982～150.147 | — | — |
| 140mL | 38.4 | — | 1158.117～173.718 | — |
— |
