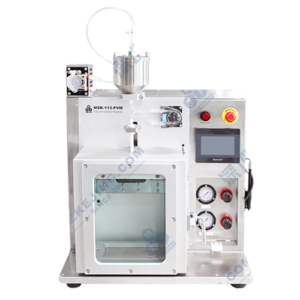

MSK-113-PVM 軟包電池真空注液封口機
型號: MSK-113-PVM
品牌: MTI
MSK-113-PVM軟包電池真空注液封口機 是一款應用於軟包裝電池真空注液、真空靜置和真空預封口的設備。該設備桌面式設計，可在手套箱內使用，是實驗室和研究院所軟包電池樣品製作的理想之選。
[特點]
- 高真空度條件下進行真空注液，可進行電解液對極片的充分浸潤，縮短靜置時間。
- 同時兼有真空注液、真空靜置、真空預封三種功能。
- 儲液罐內膽方便拆卸清洗。
- 注液速度可調，防止注液時電解液飛濺。
- 高精度注液泵由PLC控制，確保注液精度。
- 在不同真空度的條件下，可分多次分段進行真空注液、靜置，更充分的完成極片的浸潤。
- 緩存罐液位警報功能，防止因罐內液體過多外溢。
- 設備裝有門禁，開門無法動作，保證操作者安全。
- 設備桌面式設計，操作簡易。
- 一體式設計，設備小巧，可在手套箱內和乾燥房內使用。
[規格]
| 電 源 | 單相AC220V±10%，頻率50Hz (可定制AC110V/60Hz)，功率1.2kW | |||
| 氣 源 | 0.5～0.8MPa壓縮空氣或惰性氣體（若在手套箱內使用建議用惰性氣體） | |||
| 適用電池 | Max. L180 x W180 x T12mm（包含氣袋） | |||
| 封口長度 | 封頭長度190mm，有效封口長度Max. 180mm | |||
| 封邊寬度 | 2～10mm，標配封邊寬度6mm | |||
| 封口厚度 | 0～0.5mm | |||
| 封口精度 | 厚度均勻性小於0.03mm | |||
| 封口壓力 | Max. 70Kg·f（0.6MPa） | |||
| 封頭溫度 | Max. 220℃，可自由設定，精度±2.5℃ | |||
| 熱封時間 | 0～99s可調，建議設定5～6s | |||
| 真 空 度 | 可調整，最高到-95KPa（在標準大氣壓下測得，客戶自備真空源） | |||
| 注 液 泵 | 配置高精度注液泵，真空注液精度可參考“注液精度表”，注液量和注液速度PLC可設定 | |||
| 注液精度 | 注液量（g） | 5g | 50g | 100g |
| 注液精度 | ±1.5% | ±1% | ±0.8% | |
| 介質：電解液；注液泵轉速為100rpm/min，轉移泵轉速為200rpm/min | ||||
| 注液時間 | 標定時間：2 min之內
軟包電池注液量50g的注液時間3 min之內 （所有時間資料僅供參考，以實際為準） |
|||
| 管道規格 | 輸液管（PTFE）: 外徑Φ3mm / 內徑Φ2mm
注液泵管（BPT）: 外徑Φ5mm / 內徑Φ3mm 轉移泵管（BPT）: 外徑Φ6.4mm / 內徑Φ3.2mm |
|||
| 緩 存 罐 | 儲液Max. 150ml | |||
| 設備尺寸 | L550 x W480 x H650mm | |||
| 重 量 | 76kg | |||
