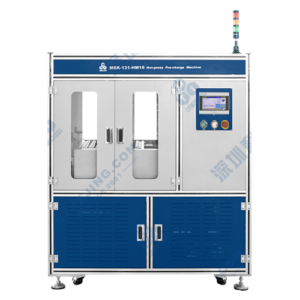

MTI MSK-131-HM16 軟包電池熱壓化成機
型號: MSK-131-HM16
品牌: MTI
MSK-131-HM16 軟包電池熱壓化成機 是一款16通道單端出極耳電池用熱壓化成機，設備採用臥式結構，共1組加壓結構，8層壓板，每層可用於2個電池，共16個通道；主要用於軟包鋰離子電池在熱壓狀態下進行化成，能夠代替現有電池化成工藝的烘烤整形工藝，同時縮短化成時間，縮減電池製作週期，減少人工。電池在抽氣封口後表面更加平整，外觀更漂亮，同時完成電池的化成和熱壓整形。
[特點]
- 臥式雙工位設計，多通道層疊，可靈活使用。
- 可實現多段加熱壓力化成，每段溫度、壓力均可獨立設置。
- 高精度片式加熱器，溫度均勻性好，使用壽命長，溫度可設定。
- 氣缸驅動，壓力可精調，加壓板採用特殊處理，精度高，熱變形小。
- 專用正負極耳接線夾具設計，接觸良好穩定，標配8通道式電池分析儀，可選配品牌。
- PLC控制，HMI操作，設計各種報警及保護功能。
[規格]
| 電源 | 單相AC220V（±10%），頻率50Hz（可定制60Hz），功率：約3.5KW |
| 使用環境 | 建議環境溫度25±15℃，相對濕度30%~75%，無強電磁場干擾和腐蝕性氣體侵蝕 |
| 氣源 | 0.25~0.76MPa |
| 極耳寬度 | 10～40mm |
| 極耳方式 | 軟包電池，單端極耳 |
| 通道數量 | 2 x 8，共16通道 |
| 工作壓力 | 300～2000kg，精度：≤1000kg：±20kg；＞1000kg：≤±2% |
| 加壓方向 | 橫向水準加壓 |
| 加熱溫度 | 室溫+10℃~90℃，精度±4℃（同一層夾具之內各層次之間的溫度差異） |
| 升溫速度 | 室溫~80℃時間20min |
| 發 熱 板 | 約200W/塊 |
| 電池尺寸 | L: 40～150mm，W: 40～120 mm，可根據客戶要求定制 |
| 單層數量 | 2只 |
| 化成設備 | 標配5V6A電池測試儀，可根據客戶要求定制 |
| 充放電指標 | 恒流充電、恒壓充電，恒流放電 |
| 設備尺寸 | L1250 x W750 x H1800mm |
| 重量 | 250kg |
