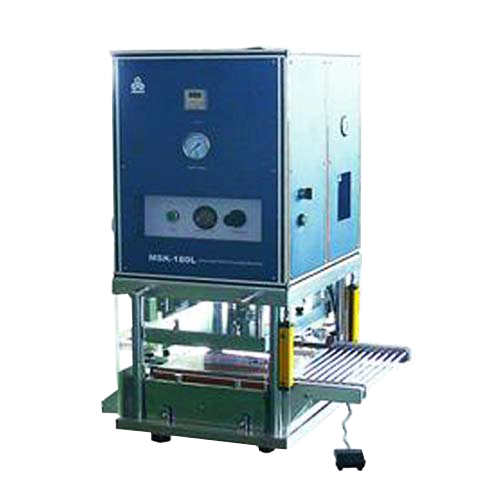

MTI MSK-180L 極片沖切機 (膜切機)

型號: MSK-180L
品牌: MTI

MSK-180L半自動極片沖切機是一款應用於鋰離子疊片電池正負極片沖切設備,透過增壓缸對片式或卷料極片進行單片沖切,可根據客戶要求提供各種形狀的刀模,對不同尺寸電池極片成型和沖切。

[特點]

  • 卷料或片料極片供料,由刀模進行沖切
  • 氣液增壓缸驅動,沖切力和沖切速度可調整
  • 沖切產品毛刺小,無掉粉、無壓痕等外觀不良
  • 高強度框架,上、下精密壓板,高性能刀具保證沖切精度
  • 標配一套標準正、負極片刀模,刀模形狀可根據客戶要求訂製
  • 可自動計數
  • 設計安全光幕互鎖,確保安全

[規格]

  • 配置電源: 單相220V、50/60Hz; 功率:100W
  • 壓縮空氣: 0.5-0.8MPa
  • 適用規格: Max.  L380 x W380mm
  • 膜切毛刺: 垂直毛刺≤12µm,水平毛刺≤20µm
  • 標配刀模:正極 194x147mm,負極196x149mm
  • 增  壓  缸: 5T,可調整
  • 送料方式: 手動
  • 沖切精度:±0.1 mm
  • 沖切厚度:Max.  0.5mm(鋁塑模)
  • 計數方式:計數器顯示
  • 設備尺寸: L650 x W600 x H1000mm
  • 設備重量: 約250kg
